มาทำความรู้จัก Condensing unit (CDU) กันเถอะ
จากบทความวงจรการทำความเย็น เราจะเห็นได้ชัดเลยว่า ระบบทำความเย็นนั้น จะแบ่งหน้าที่การทำงานเป็นฝั่งคอยล์ร้อนกับคอยล์เย็น
Condensing Unit เป็นหนึ่งในชุดอุปกรณ์ควบคุมอุณหภูมิ ฝั่งคอยล์ร้อน มีอยู่ในระบบทำความเย็น เช่นในตู้เย็น เครื่องปรับอากาศ ปั๊มความร้อน และเครื่องเย็น ทำหน้าที่เคลื่อนที่พลังงานในรูปของความร้อนโดยบีบอัดก๊าซ ให้ตัวกลางอย่าง "สารทำความเย็น" ที่สูบผ่านระบบขดลวดและใช้อากาศรอบ ๆ ขดลวด
ส่วนใหญ่ในระบบปรับอากาศ หรือระบบทำความเย็นในเชิงพาณิชย์ และอุตสาหกรรม เราจะเห็น Condensing Unit อยู่บริเวณส่วนภายนอกอาคาร เพื่อระบายความร้อนจากเครื่องปรับอากาศออกสู่ภายนอก หลายท่านเรียกต่างกันไป ไม่ว่าจะเป็นชุดคอล์ยร้อน คอนเดนซิ่งยูนิต (Condensing Unit) ,คอมแอร์
Condensing unit มีอยู่หลายแบบด้วยกันตามลักษณะการใช้งาน มีทั้งแบบระบายความร้อนด้วยอากาศหรือ Condensing unit ที่ระบายความร้อนด้วยน้ำ โดยสำหรับระบบปรับอากาศและการทำความเย็นในอุตสาหกรรม
Condensing unit นั้นมีหลายลักษณะ หลายรูปแบบ แล้วแต่ผู้ผลิตและลักษณะการติดตั้ง ทั้งพัดลมเป่าออกด้านข้าง หรือ Condensing Unit ที่มีพัดลมเป่าขึ้นด้านบน ใช้ในพื้นที่หรือสถานที่ ที่ไม่อำนวยต่อการระบายอากาศ หรือเพื่อความสวยงามของสถานที่

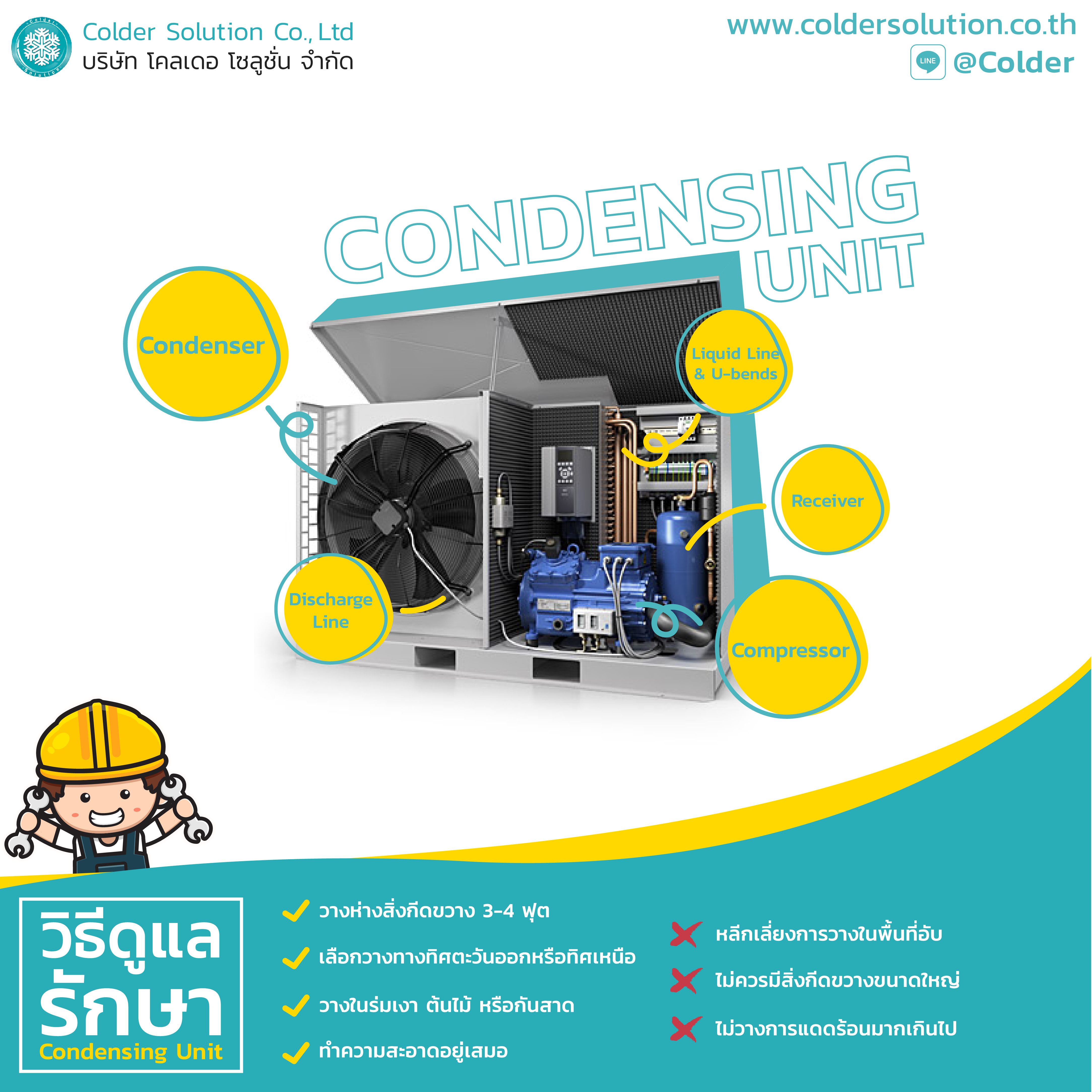

ส่วนประกอบหลักๆ ในการทำงานของ Condensing unit หรือคอยล์ร้อนมีดังนี้
- Casing หรือ ฝาครอบ และหน้ากากแอร์
- Service Valves วาล์วบริการ มีหลายชนิดติดตั้งอยู่ตามความดันต่ำ สูงของการทำงานเช่น King Valve ติดตั้งอยู่บริเวณด้านทางออกของ Receiver หรือ Suction Service Valve ติดตั้งบริเวณทางเข้าคอมเพรสเซอร์
- Compressor หรือ เครื่องอัดไอ ทำหน้าที่ดูดและอัดสารทำความเย็น
- Accumulator อยู่ติดกับคอมเพรสเซอร์ทำหน้าที่ป้องกันและดักน้ำยาที่เป็นของเหลวไม่ให้ไหลเข้าสู่คอมฯ
- Control box หรือ ชุดควบคุมการทำงานของคอยล์ร้อน ด้านในจะมี Capacitor ที่ทำหน้าที่เริ่มการทำงานของพัดลมและคอมเพรสเซอร์
- Condensing fan หรือ พัดลมระบายอากาศ หรือความร้อน ลมที่ออกมาจะมีอุณหภูมิสูง ติดอยู่กับมอเตอร์คอยล์ร้อน
- Condenser หรือ แผงคอยล์ร้อน ทำหน้าที่ควบแน่นสารทำความเย็นที่อยู่ในสถานะก๊าซ ทำงานควบคู่กับพัดลมที่ดูดความร้อนจากแผงฯ ทำให้สารทำความเย็นกลายเป็นของเหลวก่อนจะไหลสู่ Capilary Tube
- Capillary Tube หรือแคปทิ้วบ์ ทำหน้าที่ควบคุมแรงดันก่อนส่งออกไปที่คอยล์เย็น
- Sight glass ทำหน้าที่บอกลักษณะของสถานะและความชื้นของสารทำความเย็น มักจะนำไปติดตั้งอยู่ใกล้ ๆ กับ Filter Drier โดยสังเกตในช่องกระจก
- Filter Drier (ฟิลเตอร์ดรายเออร์) มีหน้าที่เป็น Filter กรองสิ่งสกปรก ดูดซับความชื้นและดูดซับกรด (ฟิลเตอร์ ดรายเออร์อาจจะถูกติดตั้งอยู่ใน Fancoil Unit หรือฝั่งคอยล์เย็นก็ได้ ทั้งนี้อยู่ที่การใช้งานและยี่ห้อของผู้ผลิต)
- Receiver หรือถังพักน้ำยา ก่อนเข้าสู่ Expansion Valve
- Liquid Line และ U-bends ท่อเดินสารทำความเย็น
- Discharge Line ท่อดิสชาร์จ เป็นท่อที่ต่ออยู่ระหว่างคอนเดนเซอร์ กับคอมเพรสเซอร์ สามารถส่งผ่านสารทำความเย็นที่มีสถานะเป็นแก๊ส ไปยังคอมเพรสเซอร์
นอกจากการทำงานของ Condensing Unit ต้องต่อเนื่องและปกติอยู่เสมอ ผู้ใช้งาน หรือผู้ให้บริการด้านความเย็นและปรับอากาศ ควรจัดสถานที่วาง Condensing Unit หรือชุดคอยล์ร้อนให้เหมาะสม เพื่อการทำงานและการระบายอากาศที่สมบูรณ์
ควรติดตั้งคอนเดนเซอร์ยูนิตที่ไหน ?
หลีกเลี่ยงการวางในพื้นที่อับ เช่นภายในโรงจอดรถ หรือห้องใต้หลังคา หรือพื้นที่จำกัด เพราะปริมาณความร้อนที่กระจายออกไม่เพียงพอ อาจจะแผ่กระจายเข้าสู่พื้นที่อาศัยและปฏิบัติงานของผู้ใช้งานได้
ผู้ติดตั้งและให้บริการอาจจะคำนึงถึงความสวยงามเป็นหลัก หากผู้ใช้งานมีความต้องการเดียวกัน ผู้รับเหมาควรต่อท่อลมระบายความร้อนออกไปทิ้งนอกอาคารได้
แต่เพื่อการ ประหยัดพลังงาน และยืดอายุการใช้งานของ Condensing Unit แล้ว ผู้ติดตั้งควรควรวางคอนเดนเซอร์ยูนิตไว้ด้านนอก และไม่ควรมีสิ่งกีดขวางขนาดใหญ่ อย่างน้อย 3-4 ฟุต นับจาก Condensing Unit
ในสถานที่ขนาดใหญ่เช่นหอพัก หรือสำนักงาน ในกรณีที่มีคอมแอร์หลายตัว ควรวางให้ห่างกันเพื่อไม่ให้เป็นอุปสรรคของกระแสลมเป่าออก
หากวางภายนอกอาคาร สามารถวางบริเวณที่มีร่มเงาจากต้นไม้ หรือจากหลังคา เพื่อไม่ให้ Condensing Unit เกิดความร้อนมากเกินไป โดยเฉพาะในประเทศไทยที่มีอุณหภูมิร้อนจัดตลอดปี การวางคอนเดนเซอร์ยูนิตไว้ทางทิศตะวันออก หรือทิศเหนือของสถานที่ ก็ช่วยให้หลบเลี่ยงความร้อนจัดในช่วงกลางวันได้ค่ะ
นอกจากนี้ ผู้ใช้งานควรดูแล Condensing Unit ให้สะอาดและปราศจากสิ่งสกปรก ไม่ว่าจะเป็นฝุ่นหรือ ใบไม้ กิ่งไม้อยู่เสมอ เพื่อป้องกันการอุดตันและป้องกันไม่ให้ Condensing Unit ทำงานหนักเกินความจำเป็น
