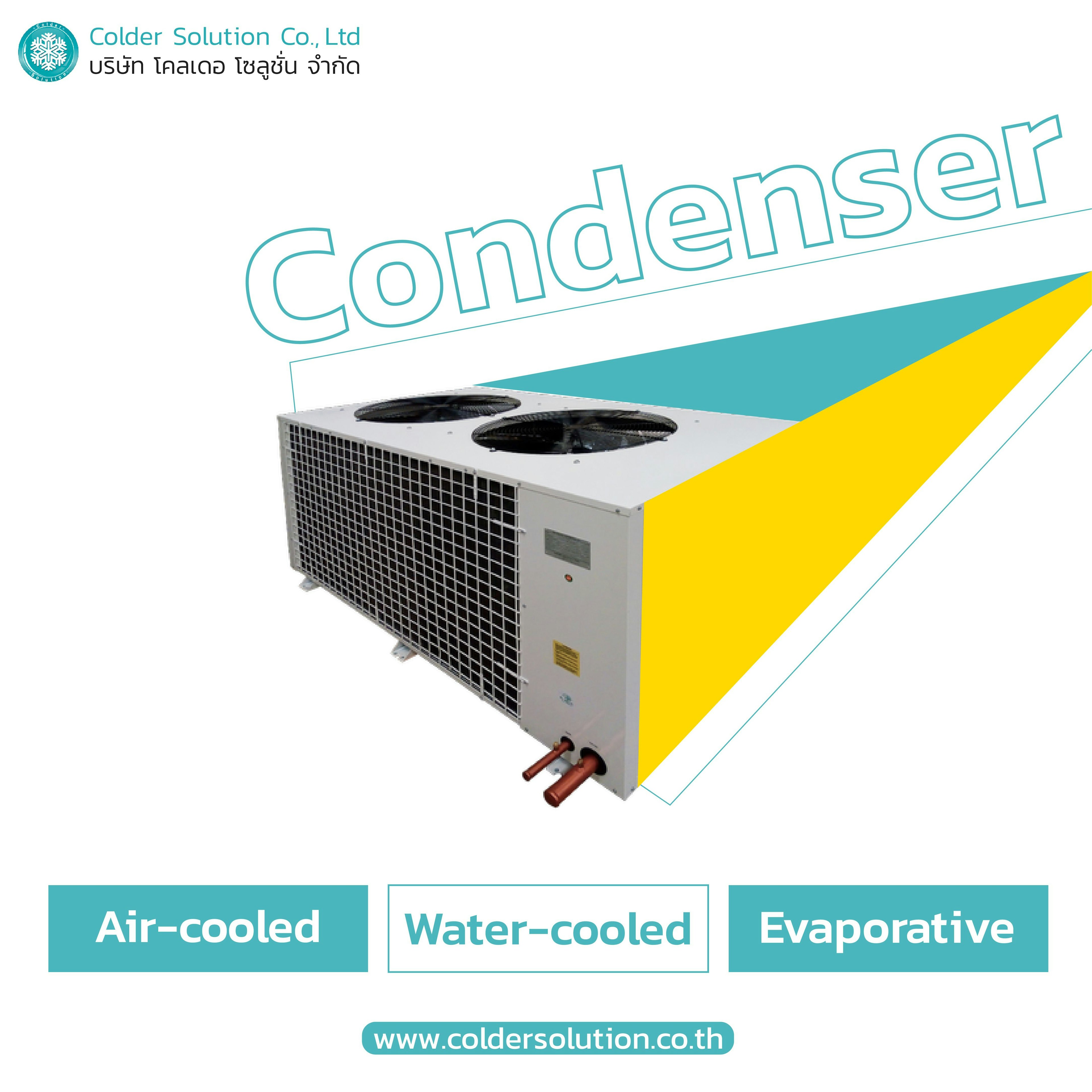

Condenser คอนเดนเซอร์หรือคอยล์ร้อน คืออะไร ?

แผยแพร่เมื่อ 23 สิงหาคม 2564

ก่อนหน้านี้เราทำความรู้จักกับอุปกรณ์สำคัญ อย่างคอมเพรสเซอร์ (Compressor) หรือเครื่องอัดไอกันไปแล้วนะคะ

บทความนี้ เราจะพามารู้จักกับอุปกรณ์สำคัญ อีกหนึ่งอย่างในระบบทำความเย็น หรือ คอนเดนเซอร์ (คอยล์ร้อน) ทำหน้าที่เป็นเครื่องควบแน่น เปลี่ยนสถานะสารทำความเย็นจากไอ ที่มีอุณหภูมิและความดันสูงกลายเป็นของเหลว โดยสสารเป็นตัวช่วยในการระบายความร้อนออกจากคอนเดนเซอร์ หรือคอยล์ร้อนโดยที่ยังคงมีความดันอยู่เท่าเดิม

คอนเดนเซอร์ (คอยล์ร้อน) มีกี่ประเภท ?

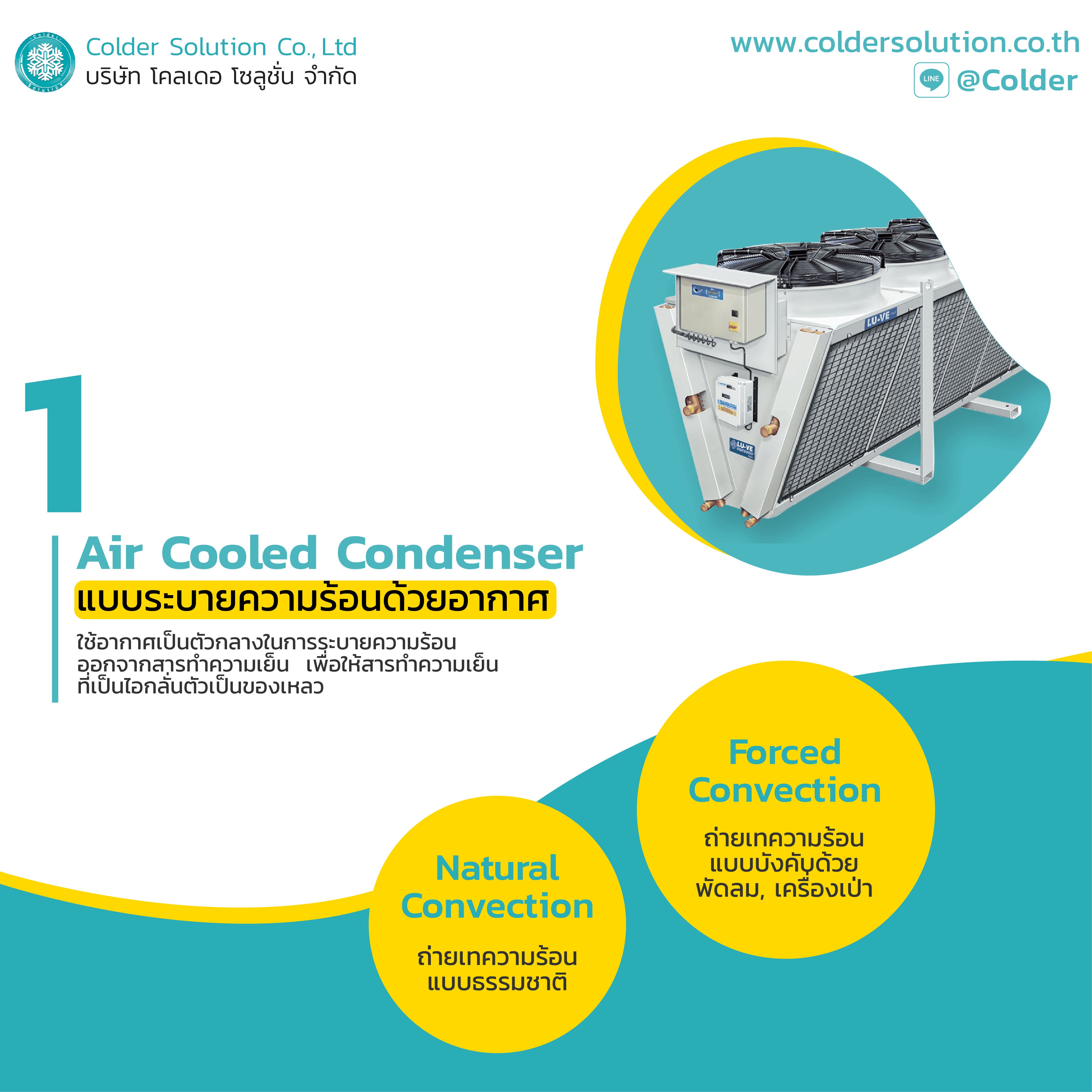

1. การระบายความร้อนด้วยอากาศ (Air Cooled Condenser)

โดยใช้อากาศระบายความร้อนออกจากสารทำความเย็นหรือน้ำยาแอร์ รูปแบบคอยล์ร้อนส่วนมาก จะมีท่อเหล็กที่มีครีบเพื่อเพิ่มพื้นที่ผิวในการระบายความร้อน เพื่อเพิ่มพื้นที่ผิวของคอนเดนเซอร์ให้มากขึ้น คอนเดนเซอร์แบบการระบายความร้อนด้วยอากาศ นิยมใช้ในเครื่องปรับอากาศขนาดเล็ก หรือตู้เย็น ตู้แช่ และยังสามารถแบ่งเป็นหมวดย่อยได้อีก 2 ประเภท

1.1 แบบใช้อากาศหมุนเวียนตามธรรมชาติ (Natural Convection)

เนื่องจากอัตราการไหลของอากาศมีขนาดเล็กและการถ่ายเทความร้อนไม่สูงมาก ค่าสัมประสิทธิ์การถ่ายเทความร้อนจึงมีน้อย จำเป็นต้องใช้พื้นที่ผิวที่ใช้ในการควบแน่นที่ค่อนข้างมาก ดังนั้นคอนเดนเซอร์ประเภทนี้จึงเหมาะกับ ระบบทำความเย็นที่มีขนาดเล็ก เช่น ตู้เย็นในครัวเรือนและตู้แช่แข็ง

1.2. แบบใช้ตัวช่วยบังคับ

โดยการใช้พัดลมหรือเครื่องเป่าลม หลักการเดียวกับการใช้อากาศแบบธรรมชาติ เพื่อกำจัดความร้อนออกจากสารทำความเย็นหรือน้ำยาแอร์ได้มากขึ้น โดยพัดลมเป่าอากาศเข้าไปในขดลวดแบบครีบ ที่ถูกวางชิดกันมาก ควรระวังฝุ่นและสิ่งสกปรกเกาะติดทำให้อากาศไม่สามารถไหลผ่านได้ คอนเดนเซอร์ชนิดพาความร้อนแบบบังคับมักใช้ในแอร์หน้าต่าง (Window Type) เครื่องทำน้ำเย็น และเครื่องปรับอากาศแบบชุด (Packaged Air Conditioning)

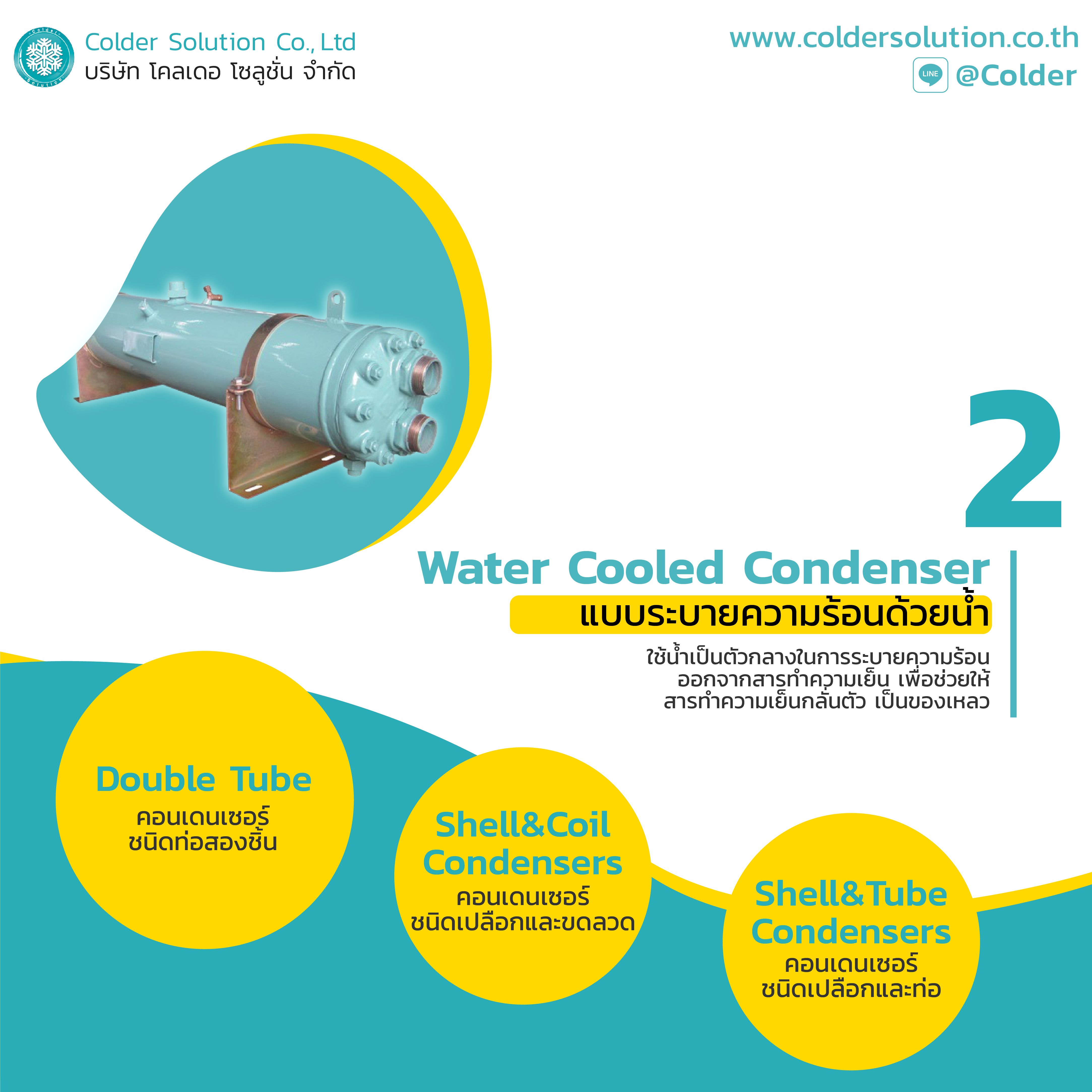

2. การระบายความร้อนด้วยน้ำ (Water Cooled Condenser)

โดยใช้น้ำเป็นตัวกลางในการลดความร้อนจากคอนเดนเซอร์หรือคอยล์ร้อน นิยมใช้กับระบบทำความเย็นและปรับอากาศขนาดใหญ่ โดยยังสามารถแบ่งย่อยได้อีก 3 ประเภท

2.1 คอนเดนเซอร์ชนิดท่อ 2 ชิ้น (Double Tube)
ประกอบด้วยท่อ 2 ท่อ ที่มีท่อขนาดเล็กสอดอยู่ภายในท่อขนาดใหญ่ น้ำและสารทำความเย็นจะไหลสวนทางกัน ข้อดีของคอนเดนเซอร์ประเภท Double Tube มีโครงสร้างที่ง่าย อุปกรณ์น้อย ราคาถูก แต่อาจจะทำความสะอาดลำบาก

2.2คอนเดนเซอร์ชนิดเปลือกและขดลวด (Shell & Coil)
สารทำความเย็นที่มีอุณหภูมิสูงจะไหลเข้าสู่เปลือก ในขณะที่น้ำหล่อเย็นจะไหลเวียนภายในคอยล์และควบแน่นสารทำความเย็น โดยทั่วไปจะมีขนาดเล็กและมีต้นทุนต่ำ

2.3 คอนเดนเซอร์ชนิดเปลือกและท่อ (Shell & Tube)
ประกอบด้วยเปลือกนอกและท่อเล็กสอดอยู่ภายใน เหมาะที่จะติดตั้งในอาคาร เมื่อเกิดความสกปรก สามารถเปิดฝาล้างได้สะดวก เหมาะใช้กับเครื่องปรับอากาศขนาดใหญ่ เช่นในอาคารสำนักงาน โรงแรม ห้างสรรพสินค้า และเป็นประเภทที่ปัจจุบันนิยมใช้งานมากที่สุด

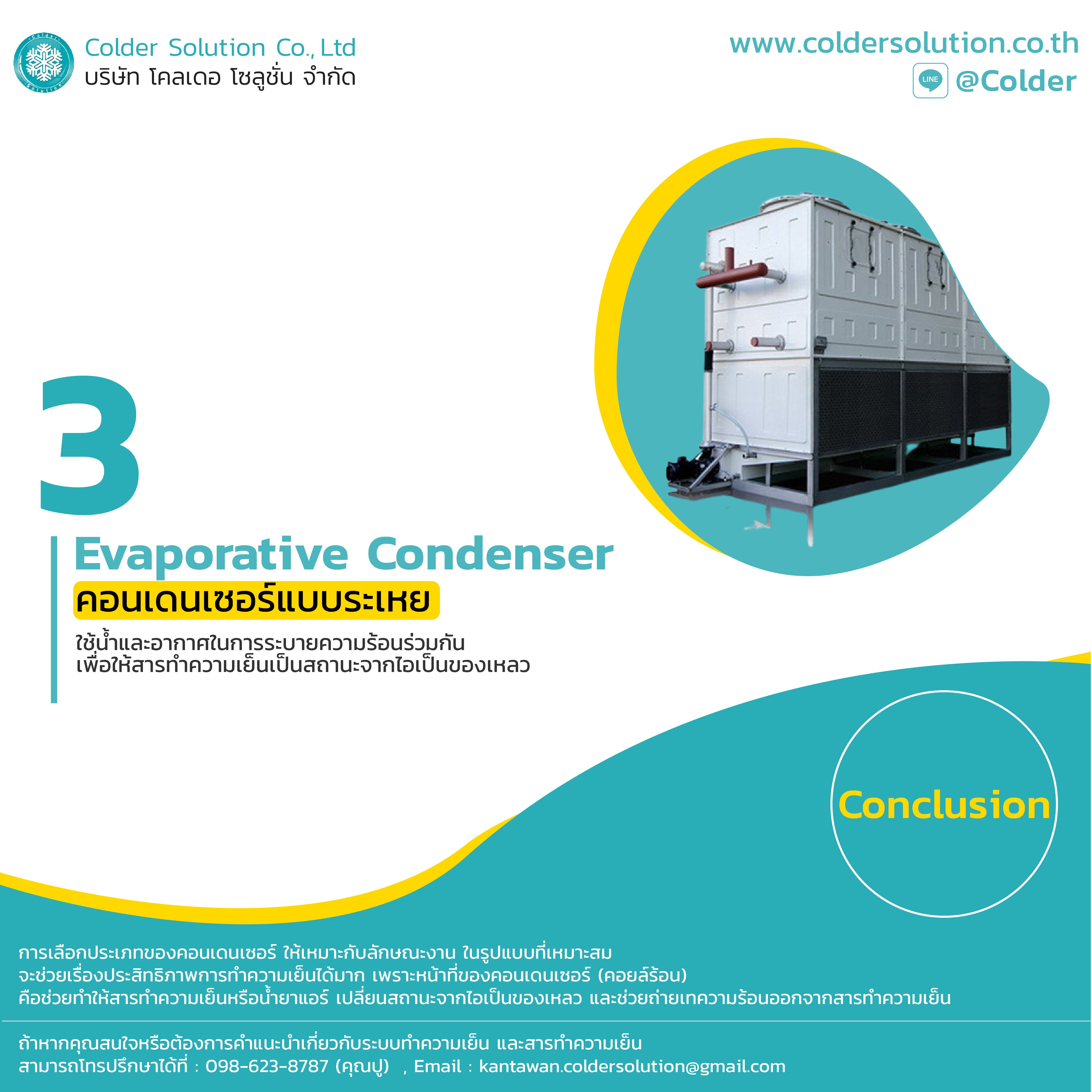

3. การระบายความร้อนด้วยน้ำและอากาศ (Evaporative Condenser)

คอนเดนเซอร์หรือคอยล์ร้อนประเภทนี้จะใช้ทั้งน้ำ
และอากาศในการควบแน่นร่วมกัน
หรือเรียกอีกอย่างว่า คอนเดนเซอร์แบบระเหย

โดยอากาศจะดูดเข้าที่ส่วนล่าง ผ่านคอยล์คอนเดนเซอร์ และทะลุออกทางด้านบนของเครื่อง อากาศจะรับความร้อนจากคอยล์ร้อน ในระหว่างนั้นปั๊มน้ำจะดูดเอาน้ำจากถังพักส่วนล่างขึ้นด้านบน โดยจะฉีดน้ำให้เป็นฝอยในลักษณะสเปรย์ น้ำที่ตกผ่านคอยล์ลงมาจะมีอุณหภูมิที่สูงขึ้น

กระบวนนี้ทำให้สูญเสียน้ำเป็นบางส่วน จึงต้องมีระบบจ่ายน้ำจากภายนอกเตรียมไว้ด้วยในถังกักเก็บ เพื่อให้ระบบน้ำคงที่ คอนเดนเซอร์ประเภทนี้จะต้องใช้ท่อสำหรับส่งสารทำความเย็นที่มีความยาว ซึ่งอาจจะต้องใช้ปริมาณสารทำความเย็นที่มากขึ้น ในแรงดันที่ลดลง

เมื่อเปรียบเทียบคอนเดนเซอร์ทั้ง 3 ประเภท คอนเดนเซอร์แบบระเหย หรือแบบการระบายความร้อนด้วยน้ำและอากาศ (Evaporative Condenser) จะประหยัดมากกว่า เมื่อเทียบกับการระบายความร้อนด้วยน้ำที่ต้องพึ่งพิงหอทำความเย็น (Cooling Tower)

ส่วนคอนเดนเซอร์ระบายความร้อนด้วยอากาศ (Air Cooled Condenser) เมื่อเทียบกับคอนเดนเซอร์ระบายความร้อนด้วยน้ำที่มีความซับซ้อนของระบบมากกว่าแล้วนั้น แบบระบายความร้อนด้วยอากาศจะง่ายต่อการก่อสร้างและการผลิต เพราะอากาศมีการเข้าถึงอยู่เสมอ รวมถึงค่าบำรุงรักษายังต่ำกว่าอีกด้วย แต่ข้อดีที่สุดของระบบระบายความร้อนด้วยน้ำ น้ำมีค่าสัมประสิทธิ์การแลกเปลี่ยนที่สูงกว่าอากาศ ดังนั้นการถ่ายเทความร้อนก็จะมีประสิทธิภาพสูงกว่าตามไปด้วยค่ะ

การเลือกประเภทของคอนเดนเซอร์ ให้เหมาะกับลักษณะงาน ในรูปแบบที่เหมาะสม จะช่วยเรื่องประสิทธิภาพการทำความเย็นได้มาก เพราะหน้าที่ของคอนเดนเซอร์ (คอยล์ร้อน) คือช่วยทำให้สารทำความเย็นหรือน้ำยาแอร์ เปลี่ยนสถานะจากไอเป็นของเหลว และช่วยถ่ายเทความร้อนออกจากสารทำความเย็น
